當你走在工廠平臺、設備走廊或市政蓋板上時，你有沒有想過腳底這種標準網格的金屬板是如何輕而堅固的？它看似簡單，實則蘊含著科學的結構設計。鋼格柵板之所以能承受人員行走甚至小型車輛的交通，是因為它具有獨特的結構模式和應力系統。鋼格柵板的結構原理是這樣的。它不是一塊實心鋼板，而是一個快速承載功能構件的精密組合。
首先，鋼格柵板基本骨架主要由承重扁鋼和橫桿交叉組成。
鋼格柵板的核心是垂直承載扁鋼；這些扁鋼具有一定的高度和厚度；承受垂直荷載；橫桿一般為扭曲方鋼、圓鋼或扁鋼；橫向越過承重扁鋼；起連接、穩定、防滑作用；兩者按設定間隔排序；形成規則的網格結構；整體布局勻稱，力分布合理。
其次，鋼格柵板承重扁鋼是一種重要的受力模塊。
當人或設備施受到壓力時，荷載首先傳遞到接觸的扁鋼上；扁鋼像梁一樣具有抗彎作用；其高度和厚度直接決定承載力；例如，G325型扁鋼高度為32mm；在標準跨度下能有效抵抗變形；扁鋼間隔越低，單位面積承載力越大；規格可根據實際需要進行調整。
第三，鋼格柵板提高橫杠的整體剛度，防止側向位移。
橫桿雖然不直接承受關鍵荷載，但對結構穩定性尤為重要；這將多個扁鋼連接成一個整體；避免受力時扁鋼彎曲或移位；特別是在動態荷載或振動環境下；橫桿能有效提高抗疲勞性能；扭曲方鋼還具有良好的防滑效果；提高交通安全性。
第四，鋼格柵板電阻焊工藝保證節點牢固可靠。

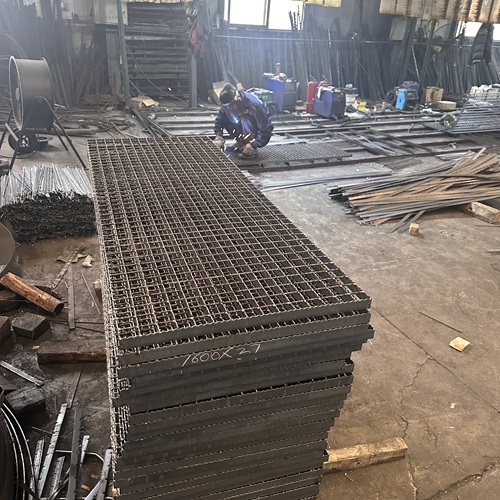

鋼格柵板采用自動電阻
壓焊技術，在各交接點增加高壓電流和壓力，熔化整合扁鋼和橫桿，產生冶金結合焊點，焊點強度高，切割性能好，無額外焊條或填料，焊接操作自動控制，確保各焊點質量一致，防止空焊或漏焊問題。
第五，鋼格柵板網格結構完成力的對稱傳輸。
當某一點受力時，荷載不僅由單個扁鋼承擔，還通過橫桿傳遞到鄰近的扁鋼上；產生協作應力系統；讓整個表面共同參與承重；提高整體結構效率；這種“網狀傳力”方法比單梁結構更持久；有效減少局部應力集中。
第六，鋼格柵板透空設計可以減輕重量，同時保持強度。
鋼格柵板開放式網格使其重量遠低于實心鋼板；減輕支撐結構的負荷；同時保持足夠的承重截面；實現輕量化和高強度平衡；在多層建筑或舊設備改造中具有明顯優勢；在某項目中使用
鋼格柵代替混凝土板后，整體負荷減少了40%。
第七，鋼格柵板標準化設計便于計算和選型。
根據我國《
鋼格柵板》YB/T 4001.1規范；不同型號對應明確的跨度、荷載和撓度參數；設計可通過荷載表進行計算；選擇合適的規格；確保在安全性能范圍內高效運行；防止經驗選擇造成的損失。
鋼格柵板的結構原理是這樣的。它利用承重扁鋼承受關鍵荷載，根據橫桿連接形成一個整體，利用電阻焊保證節點強度，然后利用網格結構完成力的均勻分布。這種科學的設計在輕量化的同時具有優異的承載能力和耐久性。了解其內部結構不僅可以幫助您正確選擇和安裝，還可以充分發揮其在工業、市政和建筑中的實用價值。原來，牢固的背后是精確的工程智慧。
